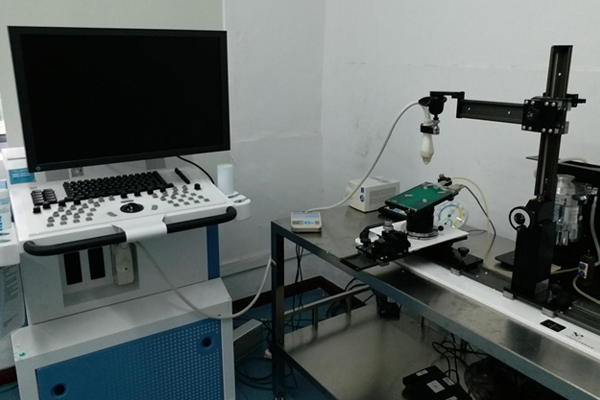

| 仪器名称 | 超高分辨率小动物超声影像系统 | 型号 | vevo2100 |
| 制造商 | Visualsonics | 国别 | 美国 |
| 资产编号 | 1073943 | 放置地点 | 20号楼2楼 |
| 仪器状态 | 正常 | 管理员 | 王恺 |
| 预约类型 | 时间预约 | 预约形式 | 必须预约 |
| 联系电话 | 54923329 | 邮箱 | wangkai@sibs.ac.cn |
| 维修状况 | 2020年10月维护 | 下次校准/维护时间 | 2021年4月 |
| 技术参数 | 1.最高分辨率30μm，可清晰显示大鼠、小鼠的微小解剖结构，包括胚胎鼠和成年鼠的心脏和血管。 2.最高实时心脏图像采集频率1000帧/秒，可实时连续显示心动周期内心脏各部位的形态学改变；应用EKV技术，可以“慢动作”方式显示一个完整心脏运动周期的运动状态。 3.结合心电图(ECG)采集分析和解剖M型超声技术，可有效实时记录心动周期内心脏各房/室形态结构的动态改变，血压改变与心腔容积改变间的关系，进行心肌定量研究。 4.应用脉冲多普勒功能模块能量化血流量，定量分析二尖瓣的血流状态。 5.应用能量多普勒功能模块可观察肿瘤组织内血管的分布，研究肿瘤等组织生长与血液供应之间的关系。 | ||
| 功能简介 | 心血管、肿瘤、发育生物学、代谢、毒理和免疫学的动态实时成像及精确定量分析等领域 | ||
| 技术文献 | |||
| 技术培训 | |||
| 操作指南注意事项 | 1.在仪器的后面，打开Main Power。 2.在仪器的左边，按下Computer Standby触发键，电脑操作系统启动 ，在显示器上显示VisualSonics Vevo2100启动对话框。 3.在弹出的Application选择框里面选择成像的应用类型：普通成像或心脏成像,这时系统将初始化探头并打开Study Browser窗口。 4.按一下B-Mode按键，这时B-Mode成像窗口出现并开始获取B-Mode图像。 5.改善图像质量，可以调整各种控制按键如：Image Depth按钮、2D Gain按钮和Invert按钮。 6.按Scan/Freeze按钮来冻结扫描。 7.按Cine store按钮来保存系统缓存区的序列图像。 8.再按Scan/Freeze键，重新获取图像。 9.然后继续冻结并获取你需要的图像。 10.按Study Management按钮,显示出新的以日期标记的研究数据、研究序列和研究图像。 11.在Name列上，双击Series1行,在回看显示板上显示了你所保存的图像的缩略图。 12.双击第一个缩略图，就会显示B-Mode图像窗口并且会播放你所保存的图像片段。 13.使用Cine Loop Review 旋钮操作。 14.按Measure键,在左上方面板上就会出现测量的工具,进行测量。 15.按Study Management，显示你最近的操作的已经增加了测量数据的一帧缩略图，包括测量数据。 16.点击Serial 1然后点击Report，显示出你做的序列的测量报告，列表按照应用程序包顺序排列。 17.点击Export窗口，浏览、新建文件夹或修改报告标题。 18.系统导出报告。 | ||
| 使用预约 | http://samp.cas.cn | ||
